วิธีต ิดตั้งเครื่อง
อุปกรณ์สามารถติดตั้งได้ 3 ดังนี้ แบบเจาะตัวเครื่อง แบบติดกาว 2 หน้า แบบเจาะ+ติดกาว 2 หน้า ซึ่งแตกต่างกันเรื่องความแข็งแรงและความสวยงาม ผู้ติดตั้งสามารถเลือกได้ตามความเหมาะสมกับ
!! โปรดศึกษารายละเอียดของการรับประกันของเครื่อง หรืออุปกรณ์ที่ท่านจะนำไปติดว่าสามารถทำได้โดยไม่กระทบถึงประกันของท่าน !!
อุปกรณ์ :
duck pay 2.8 x1 เครื่อง
แหล่งจ่ายไฟ :
Power supply APV5-16 x1 ชิ้น
สายไฟ Power 5VDC x1 เส้น
สายไฟ 220VAC ยาว 3 เมตร x1 เส้น
ชุดสายไฟ :
ชุดสายต่อออก #1 Pulse + Protocol หรือ #2 Pulse หรือ #3 Protocol x1 ชุดชุดสายไฟ เชื่อมต่อกับเครื่อง x1 ชุด
คอนแน็คเตอร์ x1 ชิ้น
อื่นๆ :
Alcohol Pad x1 ซอง
Adhesion Promoter x1 ซองสติ๊กเกอร์ x1 ชุด
น็อตสแตนเลส M6 x4 ตัวSize : w60 x h103 x d33 mm.
Display : LCD 2.8 Inch 240x320 dots wide viewing
Touch : Touch Pad x3 13/15/13 mm.
MCU : ESP32 Dual-Core 32bit MCU
Internet : WiFi 2.4 GHz 802.11 b/g/n , LAN (Option)Connect : Pulse Inx1 Pulse Outx1 UARTx1 SPIx1
Option : MDB LAN Card R/W
-
เหมาะสำหรับเครื่องใช้งานภายนอก เครื่องที่มีพื้นผิวขรุขระ ไม่เรียบ เจอแดด เจอฝน และสั่นสะเทือนเป็นประจำ
-
ข้อดี แข็งแรง และสวยงาน สายไฟต่างๆ จะถูกซ้อนไว้ภายในทั้งหมด
-
ข้อเสีย ต้องเจาะเครื่อง ใช้เครื่องมือเฉพาะ ควรให้ช่างเป็นผู้ติดตั้ง เสี่ยงต่อการขาดประกัน (ศึกษาเงื่อนไขการรับประกันให้ชัดเจนก่อนเจาะ)
วิธีการติดตั้ง
-
ติดสติ๊กเกอร์ Jig สำหรับเจาะไปยังตำแหน่งที่ต้องการติดตั้ง
-
เจาะรูตามตำแหน่ง 5 จุด ขนาดดอกสว่านระบุอยู่ที่ Jig
-
ลอกสติ๊กเกอร์ Jig ออก และทำความสะอาด
-
ทำความสะอาดพื้นผิวตำแหน่งที่ติดด้วย Alcohol pad แล้วรอให้แห้งประมาณ 2 นาที
-
เสียบสายไฟ และสายสัญญาณที่ด้านหลังกล่อง และสอดสายต่างๆ เข้ารูใหญ่ตรงกลาง
-
ลอกกาวสองหน้า และติดให้ตรงกับน็อต M6 4 ตัว ขันแน่นพอประมาณ
-
-
เหมาะสำหรับเครื่องที่ไม่ต้องการเจาะในการติดตั้ง ใช้งานภายใน หรือกึ่งภายนอก เก็บสายออกด้านข้างขวาของตัวกล่อง ติดได้กับพื้นผิวที่เรียบ เช่น เหล็กทำสีเรียบ สแตนเลส โลหะ โลหะพ่นสี พลาสติก พอลิคาร์บอเนต ไวนิล ไม้ กระจก เป็นต้น
-
ข้อดี ติดตั้งง่าย รวดเร็ว ไม่ต้องเจาะเครื่อง ติดตั้งได้ด้วยตัวเอง
-
ข้อเสีย ติดได้เฉพาะพื้นผิวที่เรียบ กาวมีอายุการใช้งาน อาจเห็นสายไฟที่ด้านข้าง
วิธีการติดตั้ง
-
ขีดตำแหน่งที่ต้องการจะติดตั้ง
-
ทำความสะอาดพื้นผิวตำแหน่งที่ติดด้วย Alcohol pad แล้วรอให้แห้งประมาณ 2 นาที
-
เช็คด้วยน้ำยา Adhesion Promoter แบบซอง ทาบริเวรที่จะติดกาว 2 หน้า (ผู้ใช้ควรใส่หน้ากาก คาร์บอน) รอให้แห้งประมาณ 1 นาที
-
เสียบสายไฟ และสายสัญญาณที่ด้านหลังกล่อง และเดินสายออกด้านข้างของเครื่อง
-
ลอกกาวสองหน้า และติดให้ตรงกับรอยขีดตำแหน่ง กดเอาไว้อย่างน้อย 10-20 วินาที
-
-
เหมาะสำหรับการติดตั้งที่ต้องการความสวยงามในการเก็บสายไฟ แต่ไม่ต้องการเจาะหลายรู ใช้งานภายใน หรือกึ่งภายนอก เก็บสายภายใน ติดได้กับพื้นผิวที่เรียบ เช่น เหล็กทำสีเรียบ สแตนเลส โลหะ โลหะพ่นสี พลาสติก พอลิคาร์บอเนต ไวนิล ไม้ กระจก เป็นต้น
-
ข้อดี ซ่อนสายไฟสายสัญญาณสวยงาม เจาะเพียง 1 รู
-
ข้อเสีย ติดได้เฉพาะพื้นผิวที่เรียบ กาวมีอายุการใช้งาน
วิธีการติดตั้ง
-
ติดสติ๊กเกอร์ Jig สำหรับเจาะไปยังตำแหน่งที่ต้องการติดตั้ง
-
เจาะรูตามขนาด 24-25 mm. โดยใช้ Hole Saw ตามตำแหน่งที่ระบุไว้ใน Jig
-
ลอกสติ๊กเกอร์ Jig ออก และทำความสะอาด
-
ทำความสะอาดพื้นผิวตำแหน่งที่ติดด้วย Alcohol pad แล้วรอให้แห้งประมาณ 2 นาที
-
เช็คด้วยน้ำยา Adhesion Promoter แบบซอง ทาบริเวรที่จะติดกาว 2 หน้า (ผู้ใช้ควรใส่หน้ากาก คาร์บอน) รอให้แห้งประมาณ 1 นาที
-
เสียบสายไฟ และสายสัญญาณที่ด้านหลังกล่อง และสอดสายต่างๆ เข้ารูใหญ่ตรงกลาง
-
ลอกกาวสองหน้า และติดให้ตรงกับรอยขีดตำแหน่ง กดเอาไว้อย่างน้อย 10-20 วินาที
-

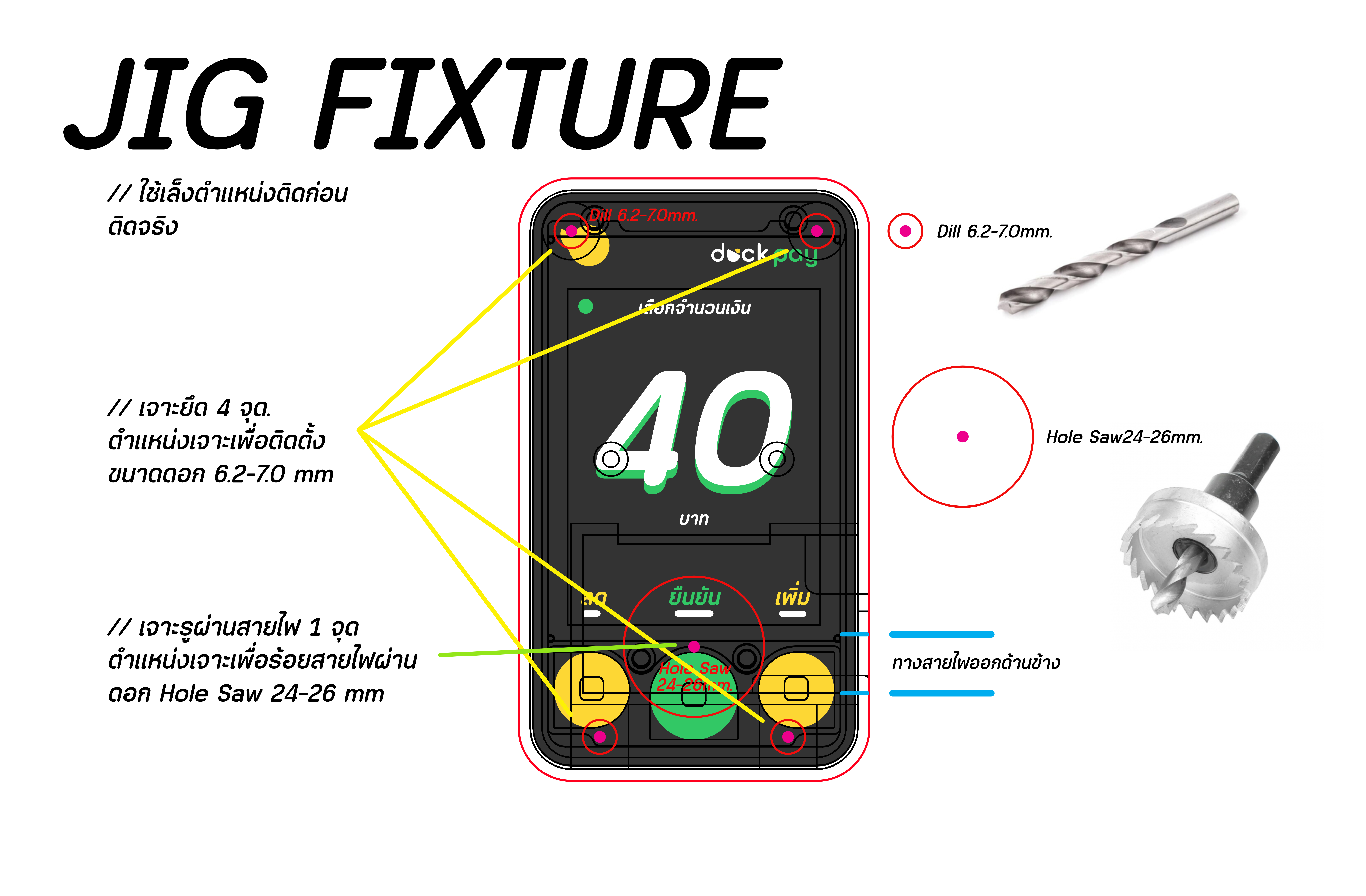

ตัวช่วยในการติดตั้งเป็นสติ๊กเกอร์ขนาดเท่า duck pay 2.8 มีมาให้อยู่ในกล่อง ลอกแล้วนำมาติดในตำแหน่งที่ต้องการจะติดตั้ง จากนั้นทำตามวิธีการติดตั้งข้างต้นได้ "เมื่อใช้ Jig เสร็จแล้วให้ลอกออกก่อนยึดอุปกรณ์ เพื่อความแข็งแรงในการติดตั้ง"
คำแนะนำการติดตั้ง และการตั้งค่า
duck pay 2.8 (2023)
ติดตั้งง่ายๆ ด้วยตัวเอง โปรดศึกษารายละเอียดก่อนการติดตั้ง และการตั้งค่า
Last updated on 24-ส.ค.-23
เกี่ยวกับชุดสายไฟ
เลือกชุดสายไฟให้เหมาะกับเครื่องที่ต้องการนำไปติดตั้ง หากชุดสายไฟที่ได้รับไปไม่ตรงความต้องการ โปรดติดต่อ
ฝ่ายขาย หรือติดต่อ duck service เรายินดีให้คำปรึกษา

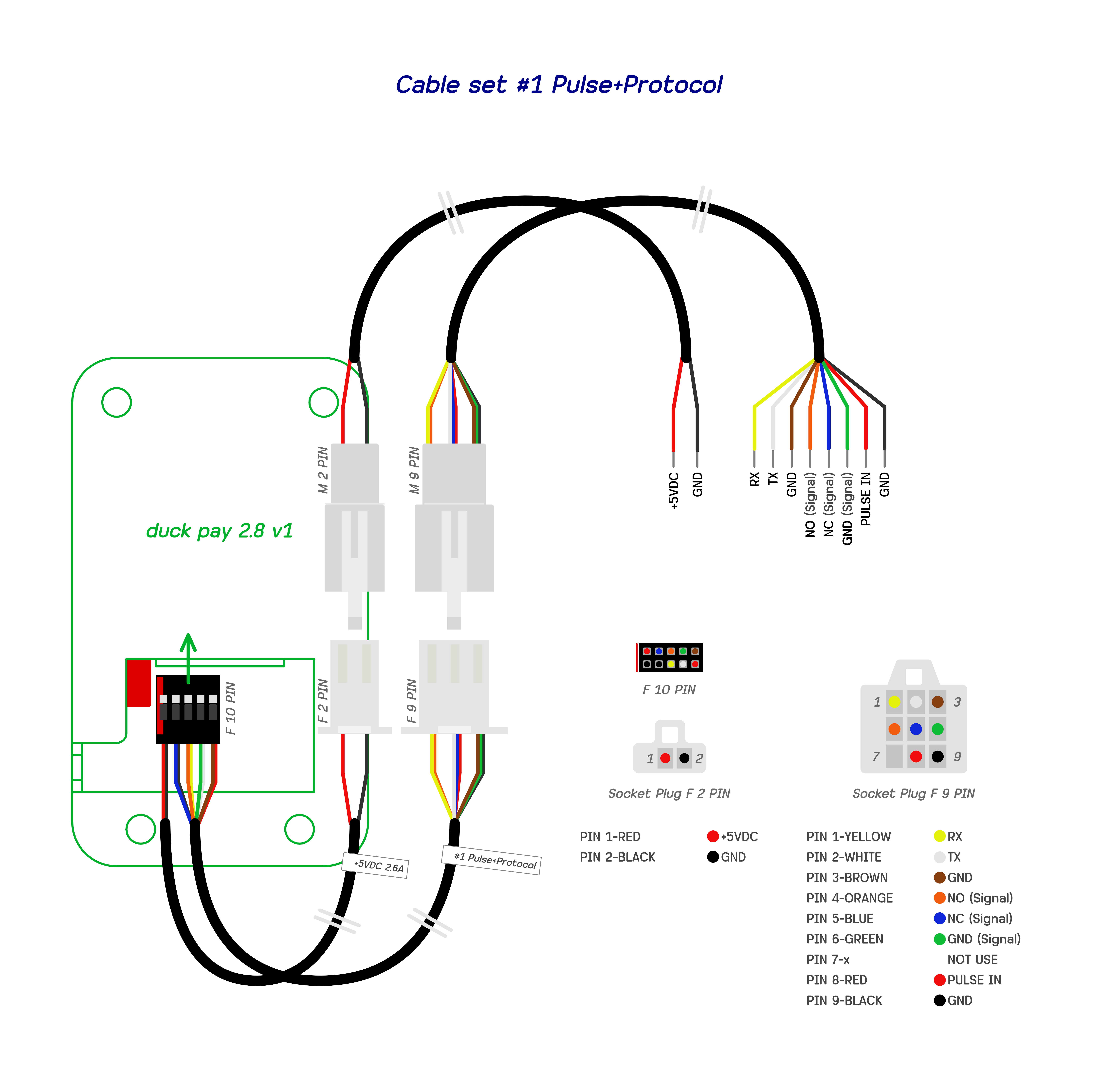

ชุดสายไฟที่ครอบคลุมการเชื่อมต่อทุกรูปแบบ สามารถดัดแปลงปลายสายได้หลายแบบ รองรับการต่อแบบพัลส์ และโปรโตคอล สามารถติดตั้งอุปกรณ์เสริมได้ เช่น MDB BOX, Card reader เป็นต้น เหมาะสำหรับ Vending machine เครื่องซัก/อบผ้าอุตสาหกรรม EV Charger เป็นต้น

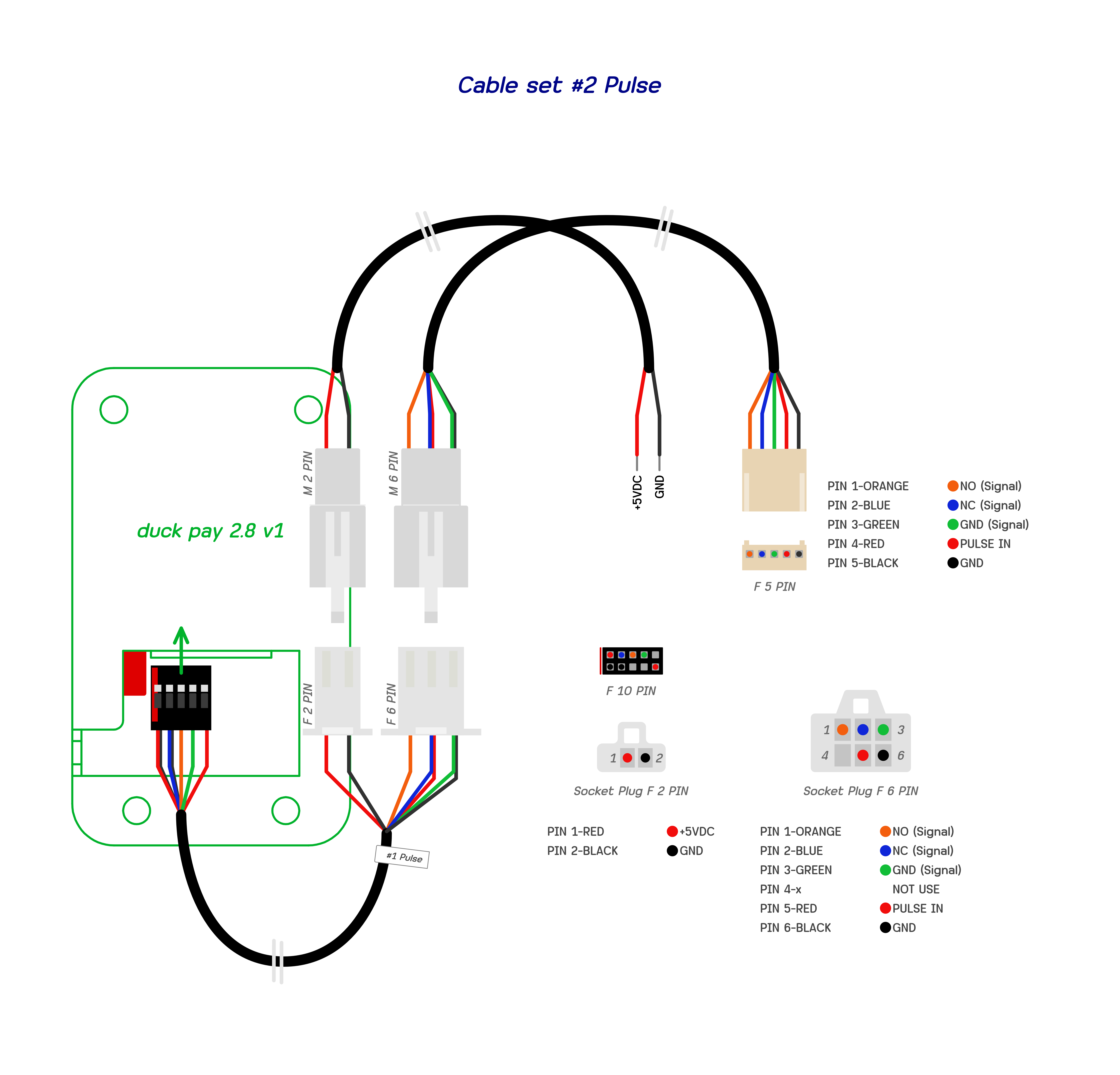

ชุดสายสำหรับการต่อกับเครื่องที่เป็นสัญญาณพัลส์โดยเฉพาะ มีคอนแน็คเตอร์สำหรับต่อกับบอร์ดเสริมเพื่ออ่านค่าเหรียญกลับมาจากเครื่องรับเหรียญนำแสดงใน duck connect ใช้ได้กับ เครื่องซัก/อบผ้าอุตสาหกรรม ตู้เกมส์ ตู้กาแฟหยอดเหรีญ ตู้น้ำมันหยอดเหรียญ ตู้ล้างรถหยอดเหรียญ เป็นต้น

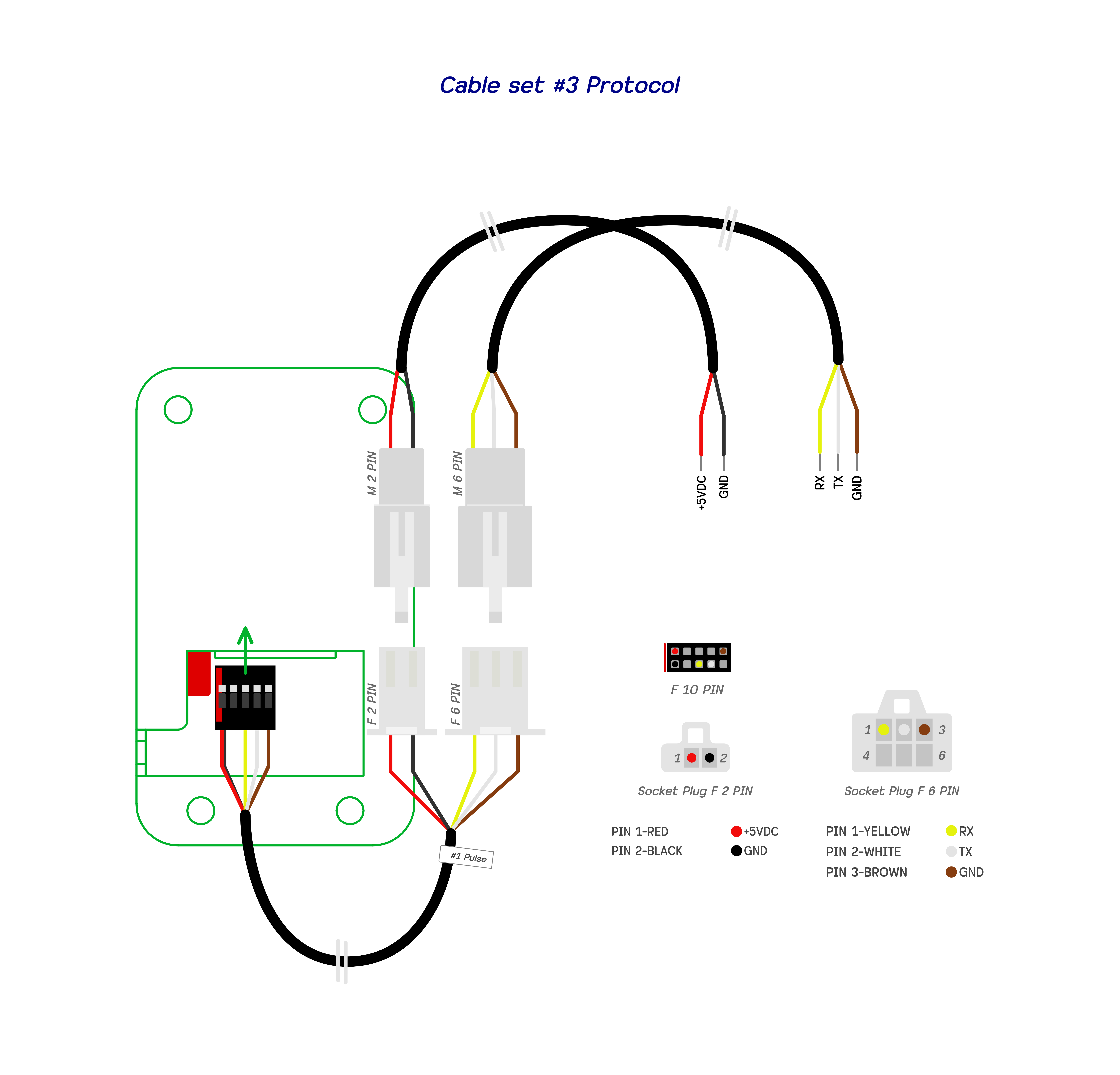

ชุดสายไฟสำหรับการเชื่อมต่อกับเครื่องหรืออุปกรณ์ในรูปแบบโปรโตคอล สามารถต่อกับเครื่องที่รองรับได้โดยตรง
เครื่องที่รองรับ Mini , Coin2 , SBox2 , Vending STD ทุกรุ่น ติดต่อขอข้อมูลเพิ่มเติมจากฝ่ายขาย

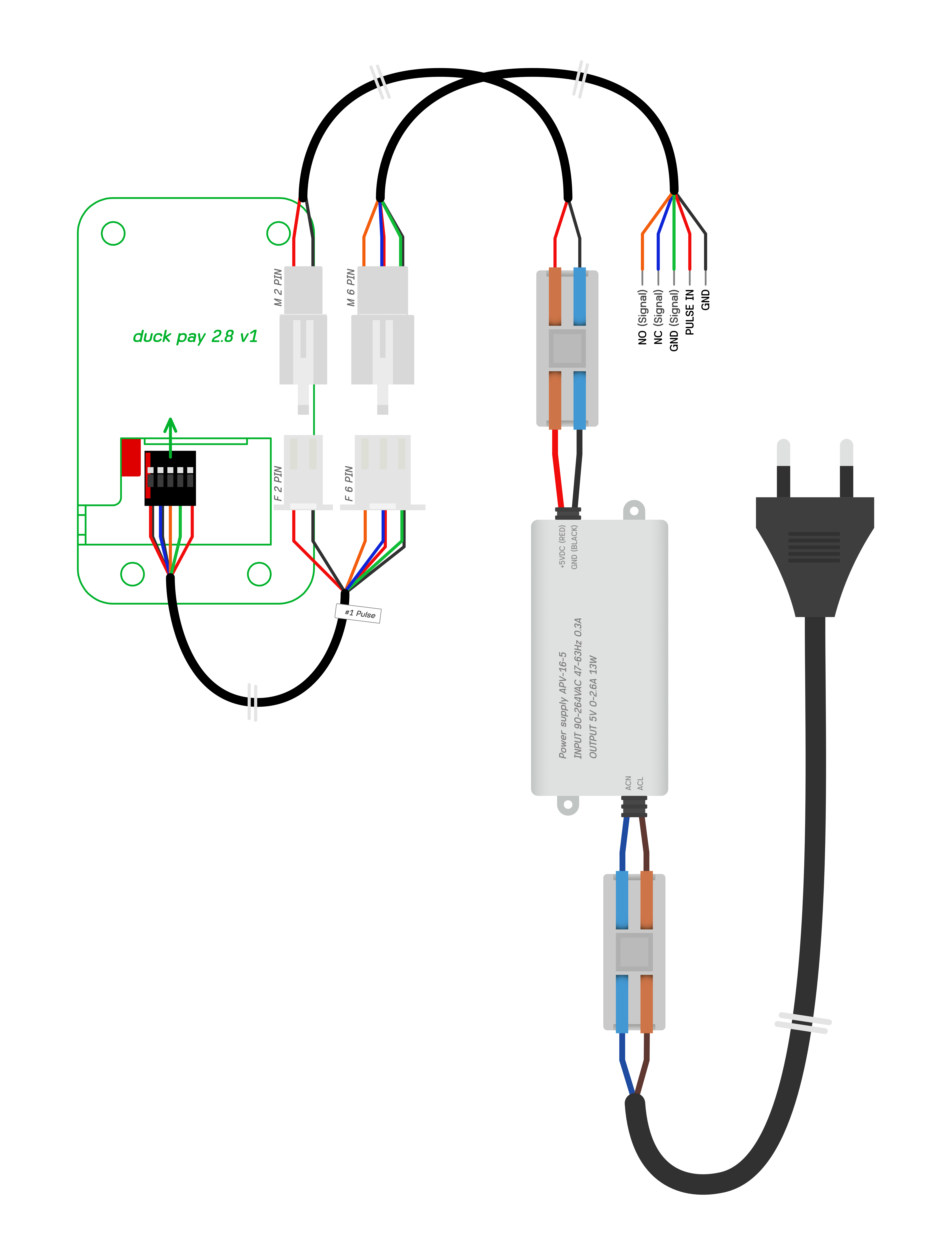

ต่อสายให้ถูกต้องตามภาพตัวอย่างนี้ อุปกรณ์ duck pay รองรับไฟ 5VDC 2.6A ต้องต่อด้วยตัวแปลงไฟที่มีมาให้โดยใช้ขั่วต่อไฟ หรือเต๋าต่อไฟ ดังภาพ ในส่วนปลั๊กไฟ AC220 จะใช้หรือไม่ใช้ก็ได้ สามารถต่อเข้าเบรกเกอร์ตรงได้ หรือจั้มไฟเข้าจุดจ่ายไฟ นอกเหนือจากนั้นแนะนำให้ปรึกษา duck service!! โปรดระวังการเชื่อมต่อไฟผิดวิธี หรือต่อกลับขั่วไฟ อาจทำให้อุปกรณ์เสียหายและอาจเป็นอันตรายต่อปฏิบัติงานได้ ให้ปรึกษาช่างผู้เชี่ยวชาญ !!
การตั้งค่า

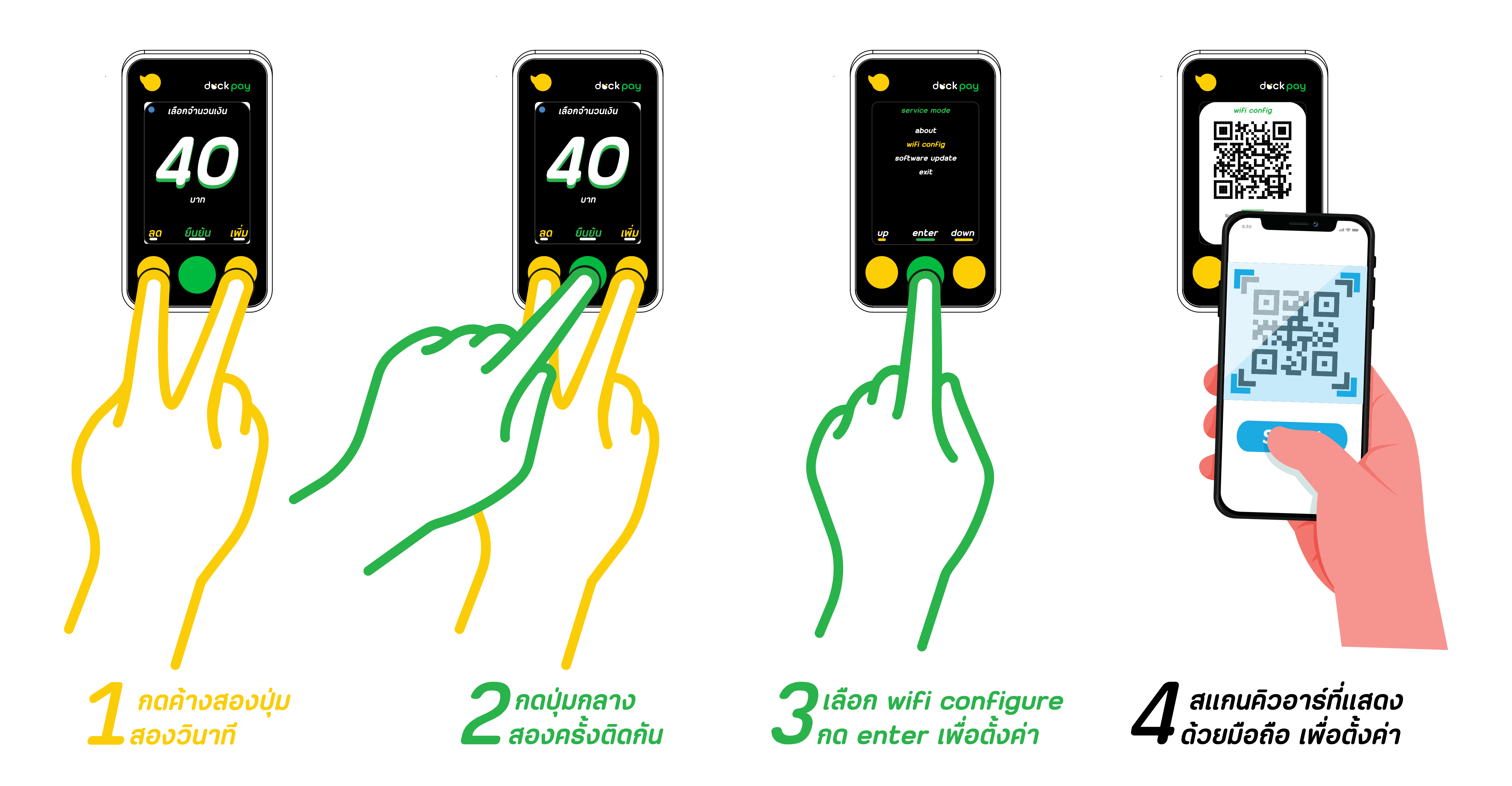

Service Mode ใช้สำหรับตั้งค่าระบบต่างๆ เช่น การตั้งค่า wifi , การอัพเดทเฟิร์มแวร์ การเข้าสามารถเข้าได้จากหน้าเริ่มต้น และหน้าแสดงราคาเท่านั้น โดยการกดสองปุ่มสีเหลืองค้างไว้ 2 วินาที จากนั้นกดปุ่มสีเขียว 2 ครั้งติดกัน ก็จะเข้าสู่หน้า service mode

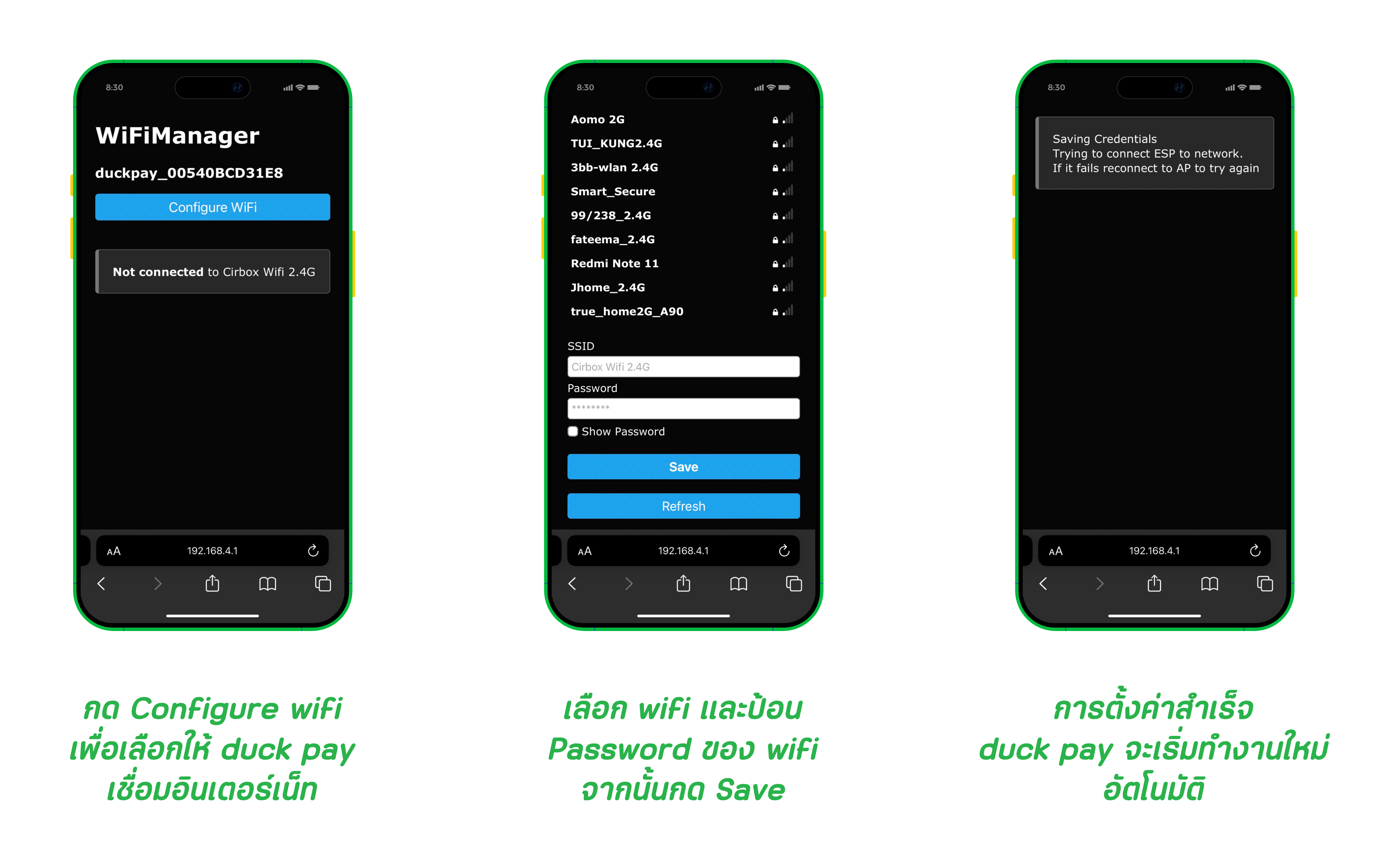

การเชื่อมอินเตอร์เน็ท wifi ให้กับ duck pay จะต้องกดเข้า Service mode เลือก wifi config จะแสดง QR ขึ้นมา ให้น้ำมือถือเปิดกล้องสำหรับสแกนคิวอาร์ เมื่อสแกนแล้วรอสักครู่มือถือจะเปิดหน้า wifi manager ขึ้นมาก ให้กด Configure wifi จากนั้นเลือก wifi ที่ต้องการให้ duck pay เชื่อม และป้อนรหัสผ่านของ wifi และกดบันทึก ขั้นสุดท้าย duck pay จะเริ่มทำงานใหม่อัตโนมัติ หากเชื่อมสำเร็จ จะเข้าสู่หน้าเลือกจำนวนเงิน
